Schemat instalacji suszarki - objaśnienie

Problem

• Co można znaleźć na schemacie instalacyjnym suszarki?
• Informacje ze schematu instalacyjnego suszarki?
• Oznaczenie rozmiarów z rysunku instalacyjnego.
• Jakie są wymaganie montażowe suszarki?

Dotyczy

• Pralki ładowane od frontu

Rozwiązanie

Jeśli masz wątpliwość co oznaczają konkretne rozmiary lub wskazania na schemacie instalacyjnym suszarki, to odpowiedzi znajdziesz poniżej schematu instalacyjnego.

Ważne! Poniższy schemat instalacyjny pełni rolę przykładu, jeśli chcesz sprawdzić jakie wymagania ma konkretny model suszarki, sprawdź schemat instalacyjny tego konkretnego modelu.

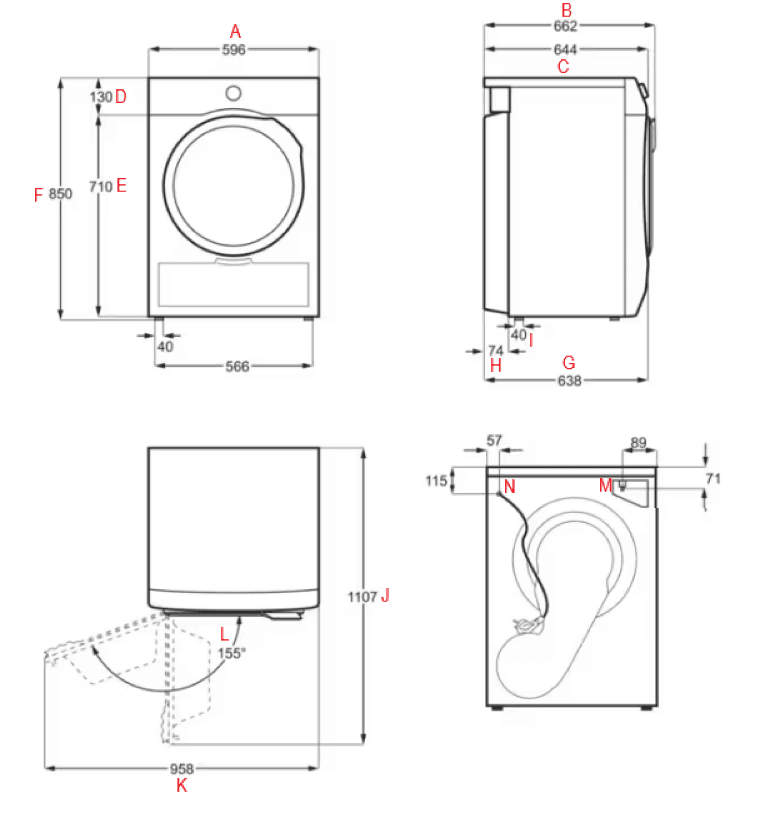

Legenda:

A - szerokość

B - pełna głębokość, pomiędzy skrajnymi elementami (od drzwi do końca blatu)

C - głębokość od pokrętła do końca blatu

D - wysokość panelu sterowania

E - wysokość obudowy, od podłogi do panelu sterowania

F - pełna wysokość wraz z nóżkami

G - głębokość obudowy

H - głębokość tylnej osłony obudowy

I - średnica podstawy nóżek

J - maksymalna głębokość po otwarciu drzwi

K - szerokość z otwartymi drzwiami do maksymalnej pozycji

L - maksymalny kąt otwarcia drzwi

M - punkt przyłącza węża odprowadzającego skropliny (opcjonalne odprowadzanie zewnętrzne wody)*

N - punkt wyjścia przewodu elektrycznego

* - Jeśli chcesz podłączyć suszarkę do zewnętrznego odprowadzania wody może zrobić to przy użyciu . Znajdziesz go w .

Zestawu do odprowadzania skroplin

naszym sklepie internetowym

Doprecyzowanie niektórych informacji ze schematu instalacyjnego znajdziesz w instrukcji obsługi urządzenia, którą może pobrać

na naszej stronie internetowej.
