Schemat instalacji pralki ładowanej od przodu - objaśnienie

Problem

• Co można znaleźć na schemacie instalacyjnym pralki?
• Informacje ze schematu instalacyjnego pralki ładowanej od frontu?
• Znaczenie rozmiarów z rysunku instalacyjnego.
• Jakie są wymaganie montażowe pralki?

Dotyczy

• Pralki

Rozwiązanie

Jeśli masz wątpliwość co oznaczają konkretne rozmiary lub wskazania na schemacie instalacyjnym pralki ładowanej od przodu, to odpowiedzi znajdziesz poniżej schematu instalacyjnego.

Ważne! Poniższy schemat instalacyjny pełni rolę przykładową, jeśli chcesz sprawdzić jakie wymagania ma konkretny model pralki otwieranej od przodu, sprawdź schemat instalacyjny tego konkretnego modelu.

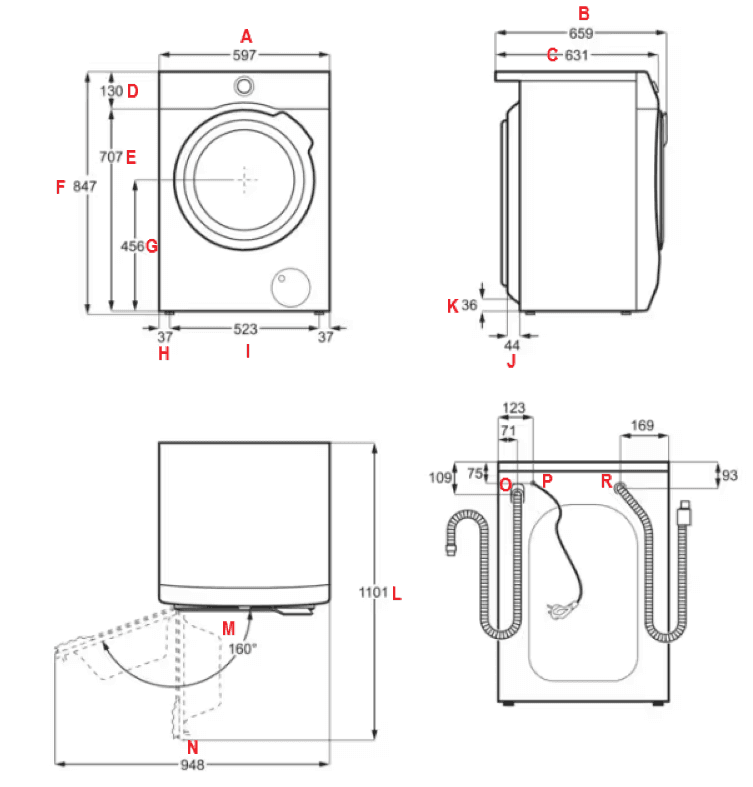

Legenda:

A - szerokość

B - pełna głębokość, od frontu drzwi do końca blatu

C - głębokość od pokrętła do końca blatu

D - wysokość panelu sterowania

E - wysokość przedniej obudowy, bez panelu sterowania

F - pełna wysokość, z nóżkami

G - wysokość środka okna drzwi

H - odległość środka nóżki od boku obudowy

I - odległość pomiędzy środkami nóżek

J - głębokość wcięcia na plecach obudowy (maksymalny punkt)

K - wysokość wcięcia na plecach obudowy (maksymalny punkt)

L - głębokość po otwarciu drzwi (w maksymalnym punkcie)

M - maksymalny kont otwarcia drzwi

N - maksymalna szerokość urządzenia wraz z drzwiami

O - punkt wyjścia węża odpływowego

P - punkt wyjścia przewodu elektrycznego

R - punkt wejścia węża dopływowego

Doprecyzowanie niektórych informacji ze schematu instalacyjnego znajdziesz w instrukcji obsługi urządzenia, którą może pobrać na

naszej stronie internetowej.
