Oznaczenie napięcia płyt indukcyjnych - objaśnienie
Problem
- Siła, a podłączenie płyty indukcyjnej
- Ile potrzeba faz, aby podłączyć płytę indukcyjną?
- Co oznaczają zapisy dotyczące napięcia płyt indukcyjnych?
- Wymagane napięcie do podłączenia indukcji
Dotyczy
- Płyty indukcyjne
Rozwiązanie
Możesz spotkać się z trzema typami oznaczeń w rubryce "Napięcie [V]" płyt indukcyjnych:
- 220-240V
- 220-240V/400V2N
- 400V3N
Wskazują one typ instalacji wymagany do podłączenia urządzenia, a nie informują bezpośrednio o napięciu podłączanym do urządzenia.
WAŻNE! Wszystkie urządzenia gospodarstwa domowego, w tym płyty indukcyjne, produkowane przez Electrolux podłączane są jedynie do napięcia 230V.
Poniżej znajdziesz wyjaśnienie stosowanych oznaczeń:
Napięcie [V] | Całkowity pobór mocy | Napięcie podłączane do płyty | Ilość modułów mocy (wymagających zasilania) | Przykładowy schemat techniczny | Uproszczone oznaczenie | Wymagane zabezpieczenie (ilość bezpieczników x wartość) |

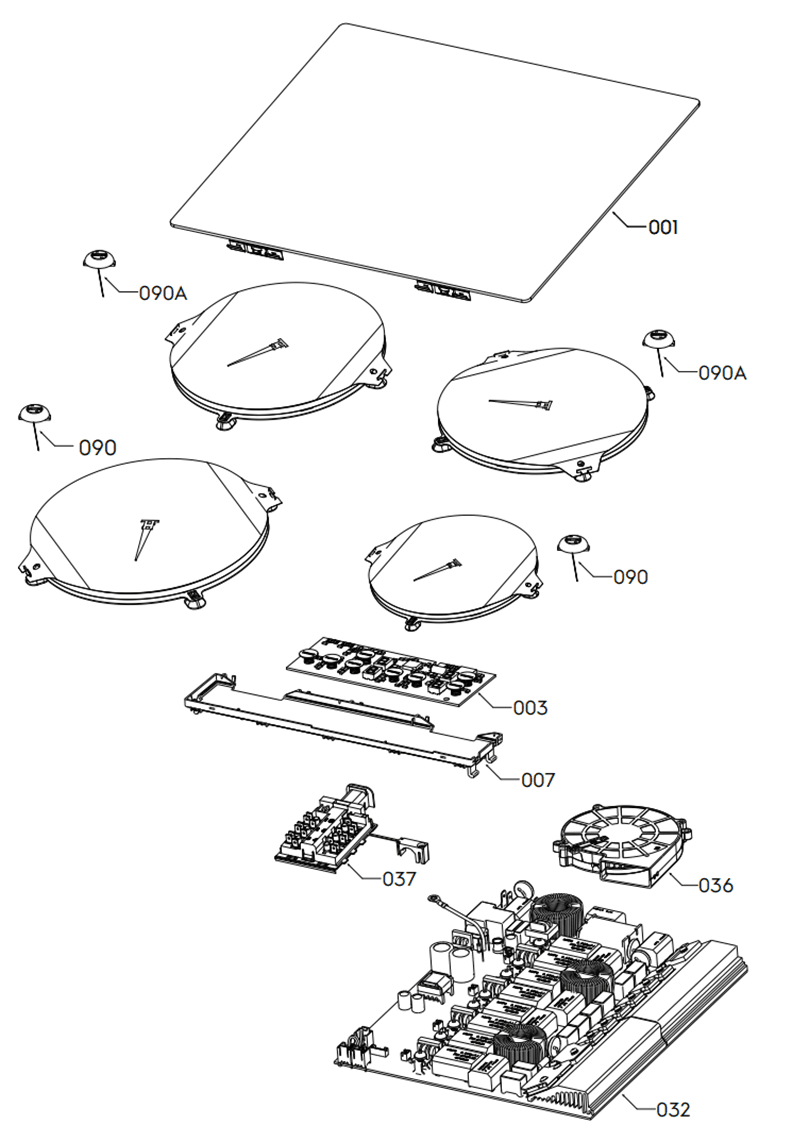

220-240V | 3650 W | 230V | 1 |  | 1 x 230V | 1 x 16A |

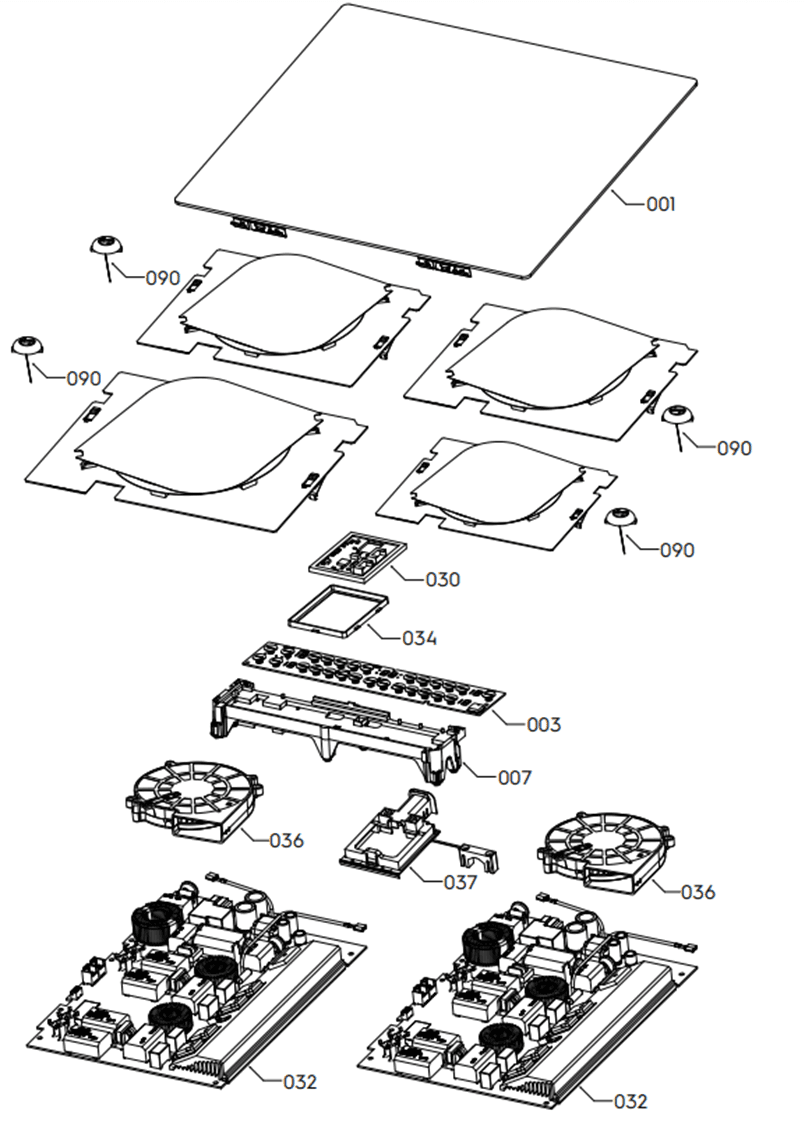

220-240V/400V2N | 7200 - 7350 W | 230V | 2 |  | 2 x 230V | 2 x 16A |
400V3N | 11000 W | 230V | 3 |  | 3 x 230V | 3 x 16A |
Podsumowanie:
- Oznaczenie napięcia informuje o wymaganej do podłączenia instalacji, która będzie w stanie dostarczyć odpowiednią ilość mocy.
- Podłączane napięcie do urządzeń AGD to zawsze 230V (400V nie jest podłączane do urządzeń).
- Ilość wymaganych do podłączenia faz = Ilość modułów mocy, które wymagają zasilenia.
- Każde podłączenia wymaga zastosowania odpowiednich bezpieczników -
zgodnie z poborem mocy i ilością faz.
