Schemat instalacji piekarnika - objaśnienie

Problem

• Co można znaleźć na schemacie instalacyjnym piekarnika?
• Informacje ze schematu instalacyjnego piekarnika?
• Znaczenie rozmiarów z rysunku instalacyjnego.
• Jakie są wymaganie montażowe piekarnika?

Dotyczy

• Piekarniki

Rozwiązanie

Jeśli masz wątpliwość co oznaczają konkretne rozmiary lub wskazania na schemacie instalacyjnym piekarnika, odpowiedzi znajdziesz poniżej schematu instalacyjnego.

Ważne! Poniższy schemat instalacyjny pełni rolę przykładu, jeśli chcesz sprawdzić jakie wymagania ma konkretny model piekarnika, sprawdź schemat instalacyjny tego konkretnego modelu.

Legenda:

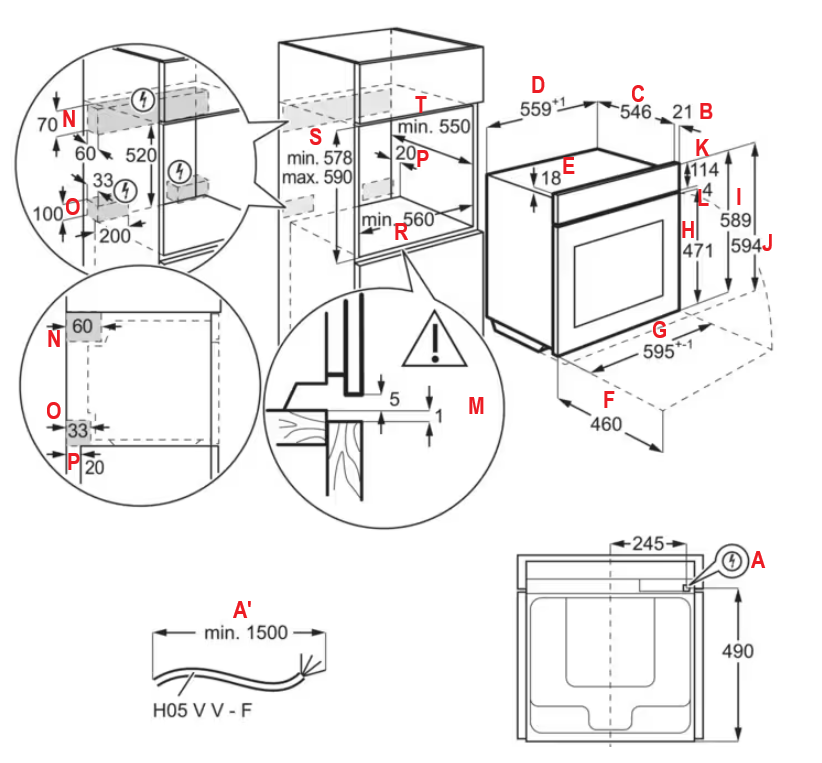

Do piekarników dołączane są dwa typy schematu instalacyjnego, zależne od sposobu instalacji - w słupku lub pod blatem, oznaczenia są jednakowe - wybierz schemat zgodny ze sposobem montażu, który chcesz zastosować:

A - punkt w którym z urządzenia wychodzi przewód zasilający

A' - długość przewodu zasilającego (można go wydłużyć) + oznaczenie typu przewodu

B - głębokość (grubość) panelu sterowania

C - głębokość obudowy piekarnika, bez panelu sterowania

B + C - pełna głębokość piekarnika

D - szerokość obudowy piekarnika

E - różnica pomiędzy wysokością frontu piekarnika, a wysokością obudowy

F - głębokość po otwarciu drzwi

G - szerokość frontu/ drzwi piekarnika

H - wysokość drzwi piekarnika

I - wysokość (drzwi + szczelina + panel sterowania) piekarnika

J - pełna wysokość piekarnika

K - wysokość panelu sterowania

L - szczelina pomiędzy drzwiami, a panelem sterowania (dopuszczalna różnica pomiędzy stronami lewa - prawa to 1 mm)

M - wymagania dotyczące zabudowy (niezachowanie tych rozmiarów może spowodować, że drzwi nie będą mogły się otworzyć)

N - wymagana przestrzeń na przewód oraz do zapewnienia prawidłowej wentylacji (wynika również z kształtu obudowy)

O - wymagana przestrzeń na przewód oraz do zapewnienia prawidłowej wentylacji (wynika również z kształtu obudowy)

P - wymagana przestrzeń w dolnej części zabudowy, konieczna do zapewnienia prawidłowego obiegu powietrza

R - szerokość szafki (zabudowy), wymagane minimum

S - wysokość szafki (zabudowy), dopuszczalny przedział

T - głębokość szafki (zabudowy), wymagane minimum

Doprecyzowanie niektórych informacji ze schematu instalacyjnego znajdziesz w instrukcji obsługi urządzenia, którą może pobrać na naszej stronie internetowej.

Przykładowy wideo przewodnik po instalacji piekarnika znajdziesz poniżej:
